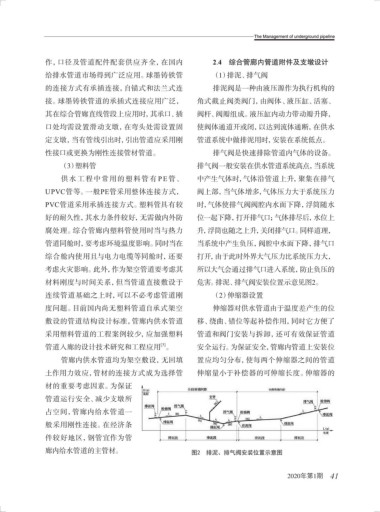

Page 55 - 2020管线1期印刷文件+(1)

The M
The Management of underground pipelineanagement of underground pipeline

作，口径及管道配件配套供应齐全，在国内 2.4 综合管廊内管道附件及支墩设计
给排水管道市场得到广泛应用。球墨铸铁管 （1）排泥、排气阀

的连接方式有承插连接，自锚式和法兰式连 排泥阀是一种由液压源作为执行机构的

接。球墨铸铁管道的承插式连接应用广泛， 角式截止阀类阀门，由阀体、液压缸、活塞、
其在综合管廊直线管段上应用时，其承口、插 阀杆、阀瓣组成。液压缸内动力带动瓣升降，

口处均需设置滑动支墩，在弯头处需设置固 使阀体通道开或闭，以达到流体通断，在供水
定支墩，当有管线引出时，引出管道应采用刚 管道系统中做排泥用时，安装在系统低点。

性接口或更换为刚性连接管材管道。 排气阀是快速排除管道内气体的设备。

（3）塑料管 排气阀一般安装在供水管道系统高点，当系统
供 水 工程中常用的塑料管 有 PE 管、 中产生气体时，气体沿管道上升，聚集在排气

UPVC管等。一般PE管采用整体连接方式， 阀上部，当气体增多，气体压力大于系统压力
PVC管道采用承插连接方式。塑料管具有较 时，气体使排气阀阀腔内水面下降，浮筒随水

好的耐久性，其水力条件较好，无需做内外防 位一起下降，打开排气口；气体排尽后，水位上

腐处理。综合管廊内塑料管使用时当与热力 升，浮筒也随之上升，关闭排气口。同样道理，
管道同舱时，要考虑环境温度影响。同时当在 当系统中产生负压，阀腔中水面下降，排气口

综合舱内使用且与电力电缆等同舱时，还要 打开，由于此时外界大气压力比系统压力大，

考虑火灾影响。此外，作为架空管道要考虑其 所以大气会通过排气口进入系统，防止负压的
材料刚度与时间关系，但当管道直接敷设于 危害。排泥、排气阀安装位置示意见图2。

连续管道基础之上时，可以不必考虑管道刚 （2）伸缩器设置
度问题。目前国内尚无塑料管道自承式架空 伸缩器对供水管道由于温度差产生的位

敷设的管道结构设计标准，管廊内供水管道 移、绕曲、错位等起补偿作用，同时它方便了
采用塑料管道的工程案例较少，应加强塑料 管道和阀门安装与拆卸，还可有效保证管道

[3]
管道入廊的设计技术研究和工程应用 。 安全运行。为保证安全，管廊内管道上安装位
管廊内供水管道均为架空敷设，无回填 置应均匀分布，使每两个伸缩器之间的管道
土作用力效应，管材的连接方式成为选择管 伸缩量小于补偿器的可伸缩长度。伸缩器的

材的重要考虑因素。为保证

管道运行安全、减少支墩所
占空间，管廊内给水管道一

般采用刚性连接。在经济条

件较好地区，钢管宜作为管
廊内给水管道的主管材。 图2 排泥、排气阀安装位置示意图

2020年第1期 41
