The M
The Management of underground pipelineanagement of underground pipeline

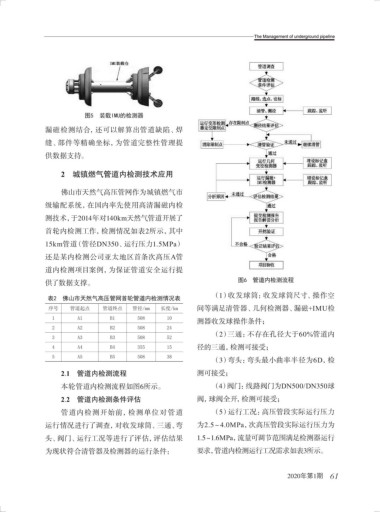

图5 装载IMU的检测器
漏磁检测结合，还可以解算出管道缺陷、焊
缝、部件等精确坐标，为管道完整性管理提
供数据支持。
2 城镇燃气管道内检测技术应用
佛山市天然气高压管网作为城镇燃气市
级输配系统，在国内率先使用高清漏磁内检
测技术，于2014年对140km天然气管道开展了
首轮内检测工作，检测情况如表2所示，其中
15km管道（管径DN350、运行压力1.5MPa）
还是某内检测公司亚太地区首条次高压A管
道内检测项目案例，为保证管道安全运行提
供了数据支撑。 图6 管道内检测流程
（1）收发球筒：收发球筒尺寸、操作空
表2 佛山市天然气高压管网首轮管道内检测情况表
序号 管道起点 管道终点 管径/mm 长度/km 间等满足清管器、几何检测器、漏磁+IMU检
1 A1 B1 508 10
测器收发球操作条件；
2 A2 B2 508 24
（2）三通：不存在孔径大于60%管道内
3 A3 B3 508 52
4 A4 B4 355 15 径的三通，检测可接受；
5 A5 B5 508 38
（3）弯头：弯头最小曲率半径为6D，检
2.1 管道内检测流程 测可接受；
本轮管道内检测流程如图6所示。 （4）阀门：线路阀门为DN500/DN350球
2.2 管道内检测条件评估 阀，球阀全开，检测可接受；
管道内检测开始前，检测单位对管道 （5）运行工况：高压管段实际运行压力
运行情况进行了调查，对收发球筒、三通、弯 为2.5～4.0MPa，次高压管段实际运行压力为
头、阀门、运行工况等进行了评估，评估结果 1.5～1.6MPa，流量可调节范围满足检测器运行
为现状符合清管器及检测器的运行条件： 要求，管道内检测运行工况需求如表3所示。
2020年第1期 61
